近日，山东大学文化遗产研究院冶金考古团队与山西省考古研究院合作，在《中国国家博物馆馆刊》2026年02期发表题为《东周青铜器红铜错嵌工艺研究——以邱家庄墓地铜壶为例》的研究论文。山东大学文化遗产研究院博士研究生张新天为本文第一作者，山东大学文化遗产研究院王全玉教授为论文的通讯作者，共同作者还包括山西省考古研究院田建文研究员。

东周时期，青铜器的加工与装饰工艺达到了最为繁盛的阶段，各种装饰工艺并行使用，其中红铜错嵌工艺是当时金属装饰工艺中最具代表性的技术之一。山西闻喜邱家庄墓地战国早期墓葬M95出土了两件错嵌红铜铺首衔环铜壶，其制作工艺复杂，纹饰极其精美，为探讨红铜错嵌工艺的技术体系提供了极佳的材料。本研究综合运用超景深显微观察、金相分析与扫描电镜能谱（SEM-EDS）检测等多种科技手段，对这两件铜壶进行了系统的冶金考古研究，揭示了红铜错嵌工艺的技术特征、工艺流程及其演变路径。

研究结果展现了该类铜壶从铸造到错嵌的工艺链条：铜壶基体采用铜锡铅三元合金，倒置浇铸成型，工匠在设计阶段即于器物表面预留了宽度不一的纹饰凹槽。镶嵌红铜纹饰，无论是宽还是窄，均使用了红铜丝。较窄纹饰区域使用单根铜丝，而在较宽区域则通过将铜丝反复盘绕，实现“以线成面”的装饰效果（图1）。为了保证纹饰的美观牢固，错嵌完成后还采用了疑似粘土类的粘接剂进行固定与找平。金相分析显示红铜丝组织为有孪晶的再结晶等轴晶组织，晶粒较为细碎，表明其经历了充分的锻造加工过程（图2）。这种利用等径铜丝高效完成复杂纹饰装饰的错嵌方式，不仅降低了技术难度，也大幅提升了生产效率，体现了古代工匠的技艺创新与智慧。

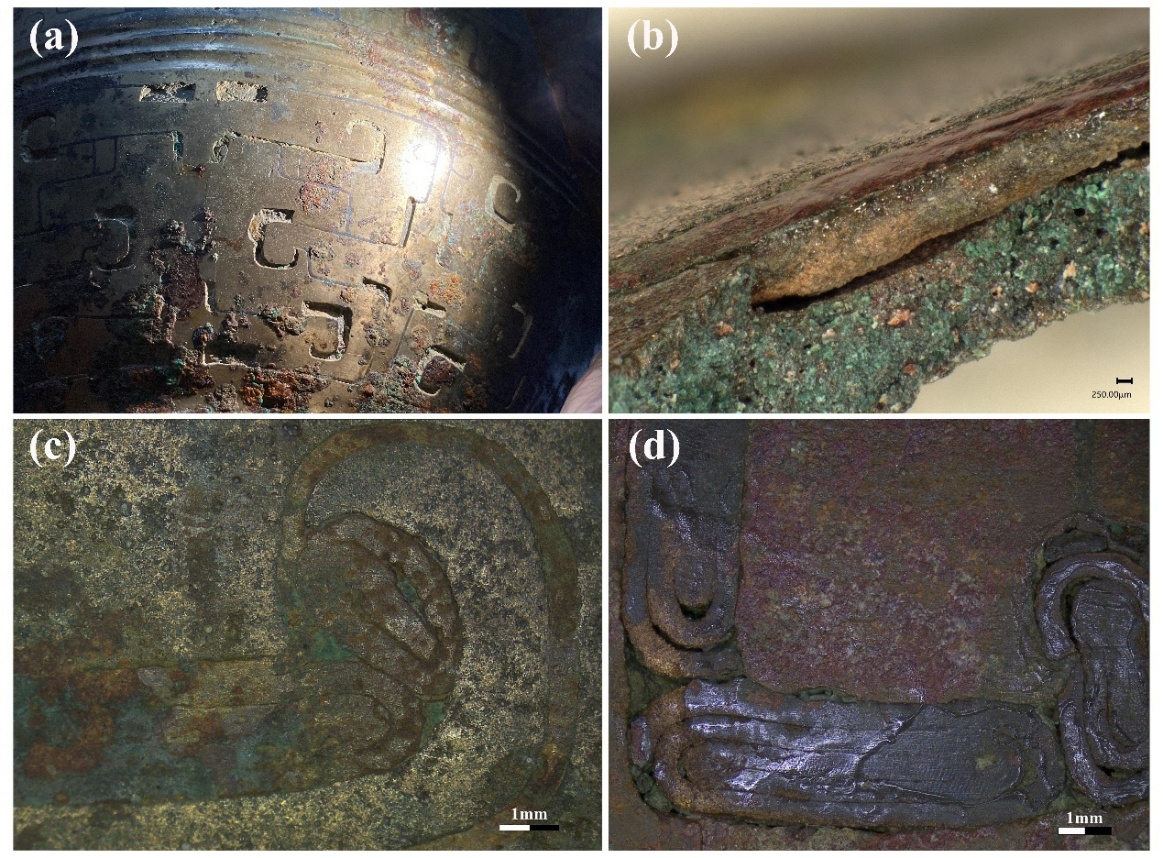

图1 (a) M95:17金属丝脱落处残留的粘结材料；b-d：M95:24表面超景深显微照片 [(b)纹饰镶嵌横截面；(c)、(d) 红铜丝盘绕镶嵌]

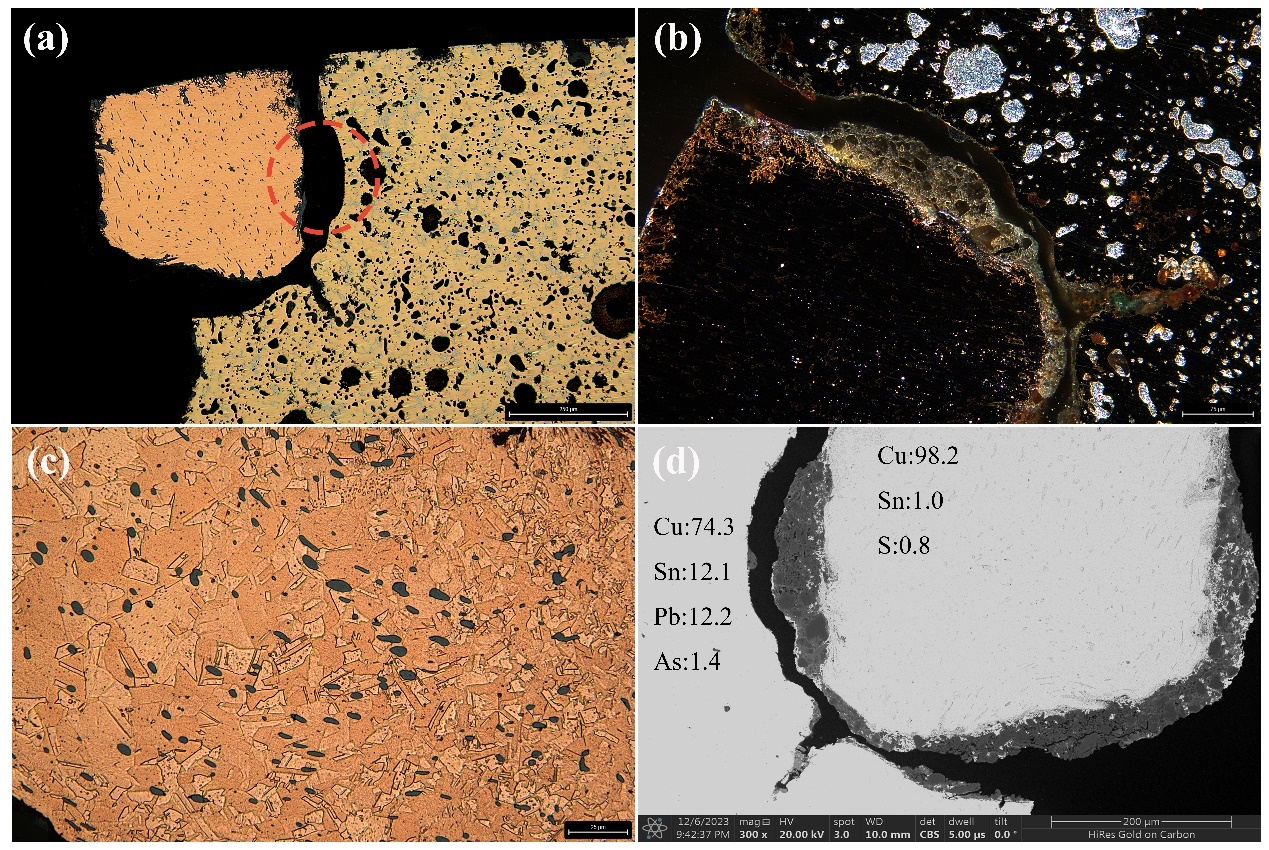

图2壶M95：24显微组织图片

(a)金相组织图片，显示壶身铸造组织，红色圆圈为纹饰凹槽；(b)金相暗场照片，显示红铜丝外包裹一层粘接剂；(c) 金相照片显示红铜丝经锻打、回火形成的再结晶等轴晶组织；(d) 扫描电镜背散射电子像，显示壶身青铜基体以及红铜丝（右）成分

本研究还深入梳理了红铜错嵌工艺的源流。研究指出，红铜错嵌技术可能源自早期的红铜铸镶工艺与宝石镶嵌传统。该工艺最早兴起于晋、燕一带等北方地区，并在战国时期得到进一步发展。随着技术演进，错嵌纹饰由最初模仿铸镶工艺的动物轮廓线，逐步演化为复杂的勾连云纹和雷纹，邱家庄铜壶所体现出的细丝盘卷错嵌法，其展现的技术创新与审美追求，在中国金属工艺发展史中具有重要地位。

该研究不仅系统阐释了红铜错嵌工艺的技术操作流程，反映了东周时期的技术革新，同时深化了对中国古代金属装饰工艺的认识，也为探讨青铜器制作技术、工艺创新与社会文化之间的关系提供了新的研究视角。

【作者：张新天 审核：王全玉、田建文】
